沖擊波發生器及測量系統

沖擊波試驗是電力設備的重要試驗項目。沖擊波試驗使用的設備是沖擊波發生器。沖擊波發生器分為沖擊波電壓發生器和沖擊波電流發生器。

電力變壓器的沖擊波電壓試驗，是考核變壓器內部絕緣特性的重要項目之一。

電力變壓器的沖擊波電壓試驗分為：雷電沖擊波和操作沖擊波兩種。

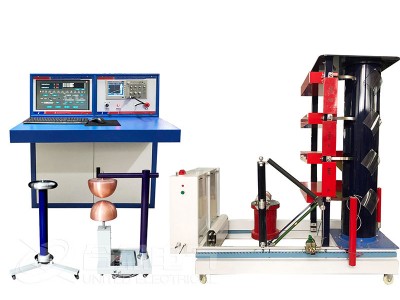

沖擊波電壓發生器，武漢市合眾電氣沖擊電壓發生器。

電力變壓器采用的沖擊波電壓發生器，簡稱沖擊電壓發生器。沖擊電壓發生器主要由三部分組成：

1、沖擊電壓發生器主體一由多級脈沖電容器、調波電阻和放電主球間隙等元件組成;

2、高壓測量顯示系統一分壓器、示波器和記錄儀等組成測量系統;

3、電源及控制系統一電源、變壓器、整流充電裝置及控制系統組成。

感應耐壓試驗電源裝置

感應耐壓試驗電源裝置是電力變壓器、鐵芯電抗器和電磁式電壓互感器試驗的專用設備。

感應耐壓試驗電源裝置可以是：倍頻電源和配套的勵磁變壓器;調頻電源和配套的勵磁變壓器;三倍頻變壓器組感應耐壓裝置;工頻發電機;變頻發電機等設備。

電力變壓器的感應耐壓試驗應選用合適的試驗電源并應充分考慮試驗電源的容量和裕度，以滿足試驗要求。

高壓測量系統

高壓測量系統是由高壓分壓器、錄波記錄器、信號電纜和相關表計高壓分壓器主要分為三種，根據不同的試驗要求選用：

①高壓電阻分壓器---直流高壓試驗;

②高壓電容分壓器---交流高壓試驗;

③高壓阻容分壓器---沖擊波試驗;

高壓分壓器是高壓試驗的常規設備，也是高壓試驗不可缺少的試驗裝備，專用分壓器是與試驗裝置配套使用，如果分壓器的參數合適，也可以作為通用設備。
